工程概况
北京雁栖湖国际会展中心是集会议、展览、餐饮、酒店于一体的现代综合型会展场馆，位于北京市怀柔区北雁栖湖西南。主体建筑平面为圆形，楼层平面直径156.5m，屋盖平面直径183.0m，建筑面积约为7.9万m2。地上2层，局部有夹层，檐口高度31.9m，主要功能为会议、展览大厅等；地下3层，主要功能为新闻发布、办公、宴会厅、车库、设备用房等。
消能减震方案
北京雁栖湖国际会展中心主会场楼面钢结构跨度45m，双向主次钢梁体系承重。当行人密集、人数较多时，将会产生楼板竖向振动的舒适度问题，采用质量调谐消能器改善结构舒适度性能。在结构的中部位置布置了共72个质量调谐消能器，每个质量为1t。
经计算，楼板的竖向一阶自振频率为1.99Hz。经计算，在人行何在激励下，楼盖的最大竖向加速度为88gal，不能满足舒适度要求。在布置了质量调谐消能器后，最大峰值加速度控制在55gal，减震率约为40% 。
 |
 |
|

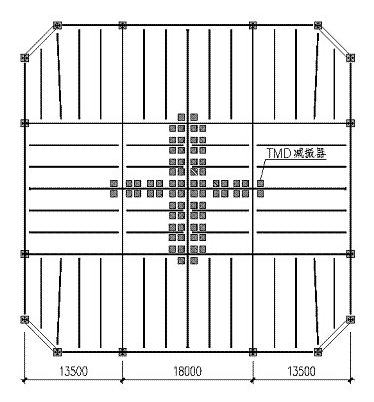

质量调谐消能器布置图 |
质量调谐消能器现场安装 |
 |
 |
|

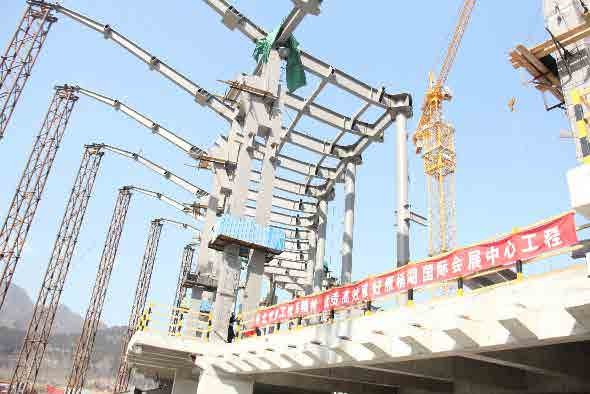

施工现场 |
现场检测 |
雁栖湖会展中心减振效果
|
激励频率（Hz） |
原结构加速度（gal） |
TMD结构加速度（gal） |
减震率 |
|
1.50 |
11 |
9 |
0.18 |
|
1.75 |
56 |
38 |
0.32 |
|
2.00 |
51 |
7 |
0.86 |
|
2.25 |
89 |
55 |
0.38 |
|
2.50 |
61 |
49 |
0.24 |
|
2.75 |
51 |
42 |
0.18 |
|
3.00 |
63 |
41 |
0.35 |
 |
 |
|

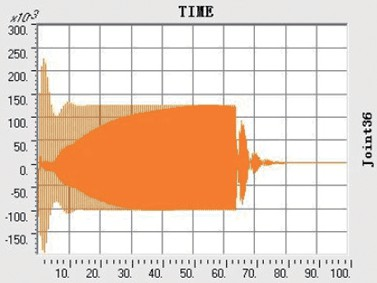

原结构楼板振动响应 |

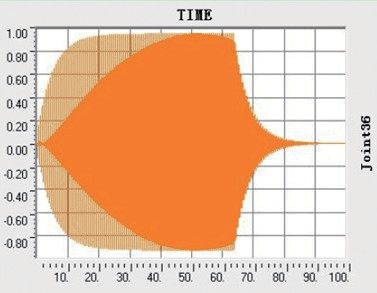

增设质量调谐消能器结构楼板振动响应 |
产品参数
质量调谐消能器（TMD）:
|
型号 |
质量（t） |
弹簧总刚度（KN/m） |
调频频率（Hz） |
数量/台 |
|
YSX-TMD-1000-50 |
1 |
246.7 |
2.50 |
72 |
